주요사업분야
Home > 주요사업분야 > 절연진단(건전성진단)
| 주요특징 | 내장된 최대 15kV, 4kVA 고전압 전원 공급 |
| tan δ, cos ϕ, 임피던스, 유도/저항/용량 등 측정 가능 | |
| 진동 기계 테스트 지원 | |
| 고정밀도 및 장기 안정성 확보 | |
| 저부분방전 수준 | |
| 소음 억제 기능 | |
| 간단한 운용 및 자동 시퀀스 모드 | |
| 다양한 테스트 항목: 품질 계수, 전력, 손실, 스펙트럼 분석 등 |
| 적용 분야 | 전력/배전/계기 변압기 |
| 회전 기계 ( 발전기/전동기 ) | |
| 진동 기계 테스트 지원 | |
| 부싱, 케이블, 커패시터, 차단기, 피뢰기 등 |
| 기계적 설계 및 작동 | 대형 바퀴로 차량 탑재 및 이동 용이 |
| 측정 준비 시간 단축 | |
| 노트북을 통한 운용 (Windows 10) | |
| 소프트웨어 기반의 측정 계획, 실행, 분석 가능 |
| 자동 측정 모드 (시퀀스 모드) | DUT 설정, 전압/주파수, 연결 구성, 측정값, 테스트 지침 등 단계별 설정 가능 |
| 사전 설정된 테스트를 현장 작업자가 실행 가능 | |
| Pass/Fail 기준선을 통한 시각적 분석 |
| 분석 기능 | 기존 데이터와 최신 측정값 비교 분석 가능 (경향성 확인) |
| 주파수/전압 변화 따른 절연 특성 확인 | |
| Pass/Fail 영역을 색상으로 표시 (녹색: 통과, 노랑: 주의, 빨강: 실패) |
| 정확도 및 간섭 억제 | 60년 이상 사용된 고정밀 가스 절연 커패시터 내장 |
| 온도, 습도, 기압에 영향 받지 않음 | |
| ADNS(Adaptive Dynamic Noise Suppression) 기술로 소음 환경에서도 정확한 측정 가능 |

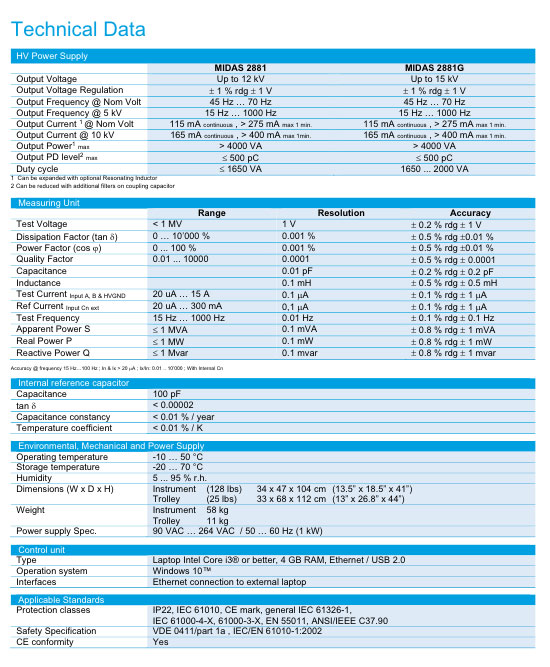

| 기술 사양 요약 | 출력 전압: 최대 12kV (2881), 15kV (2881G) |
| 출력 주파수: 15Hz \~ 1000Hz | |
| tan δ 측정 범위: 0 \~ 10,000%, 해상도 0.001% | |
| 용량 측정: 최소 0.01pF | |
| 전력 측정: 최대 1MW (정격 정확도 ±0.8%) | |
| 내장 기준 커패시터: 100pF, tan δ < 0.00002 |
| 구성품 | 시스템 본체 + 노트북 |
| HV 케이블, 접지 케이블, 측정 케이블, 안전 스위치, USB, 사용자 설명서 포함 |
| 기타 | 동시 부분방전 및 손실 계수 측정 가능 (PD 디텍터 DDX 9121b 옵션 사용 시) |
| 측정 결과는 XML/CSV로 저장, 보고서 출력 가능 |
| 사업명 | 사업기간 | 발주처 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 2024년 고전압 전동기 절연진단 용역 | 2024.06 ~ 2024.11 | 한국수자원공사 | |||||||
| GS동해전력 2호기 345kV 송전선로 절연진단 | 2024.04 ~ 2024.06 | ㈜일진파워 | |||||||
| 고성발전본부 제2호기 계획예방정비공사 특고압전동기 절연진단 시험용역 | 2024.03 ~ 2024.04 | 한국남동발전㈜ | |||||||
2023년 부산항 전력시설 전력케이블 안전진단  |
2023.11 ~ 2023.12 | 부산항시설관리센터 | |||||||
|
영흥발전본부 고압전기설비 및 케이블 절연진단 시험 |
2023.04 ~ 2024.04 | 한국전력공사 | |||||||
|
#1 SUT/UAT, GIS S01, Incoming VCB 점검 |
2023.03 ~ 2023.04 | 한화에너지주식회사 | |||||||
|
154kV GIS H01 H02 Feeder 점검 |
2022.10 ~ 2022.10 | 한화에너지 | |||||||
|
2022년도 발전기 절연진단 |
2022.09 ~ 2022.10 | 한국발전기술 | |||||||
|
제주LNG본부 전력설비 진단 |
2022.08 ~ 2022.10 | 한국가스공사 | |||||||
|
2022년 천안지사 지상개폐기 PD진단 |
2022.07 ~ 2022.08 | 한국전력공사 | |||||||
|
파주지사 신설 지중케이블 PD모니터링 VLF 내전압 시험진단 |
2022.05 ~ 2022.07 | 한국전력공사 | |||||||
|
2022년 강남지사 일원열원·가락CES 22.9kV 특고압 케이블 열화진단 |
2022.05 ~ 2022.07 | 한국지역난방공사 | |||||||
|
21년 생산기지 전기설비 건전성 진단 기술용역 |
2021.05 ~ 2021.12 | 한국가스공사 | |||||||
|
2019년 전기설비 정밀안전진단 |
2019.11 ~ 2019.11 | 한국전기연구원 | |||||||
|
전철전력설비 정밀안전점검 지원 및 검측장비임대 |
2019.07 ~ 2019.12 | (사)한국전기철도기술협회 | |||||||
|
2019년 15년 이상 장기운영 공급관리소 전기설비 정밀안전진단 |
2019.06 ~ 2019.08 | 한국가스공사 | |||||||
|
전력설비 관리기준 컨설팅 및 고압설비 안전진단 |
2019.02 ~ 2019.06 | 삼양화성 | |||||||
|
22.9kV 전기설비 안전진단 및 기술지원 |
2019.02 ~ 2020.02 | GS포천그린에너지 | |||||||
|
고속철도 부하개폐기 정밀안전점검 용역의 현장점검 지원 및 장비임대 |
2018.10 ~ 2018.12 | 한국전기철도기술협회 | |||||||
|
[탕정CES] 전기설비 안전진단 |
2018.09 ~ 2018.10 | 삼성물산 | |||||||
|
