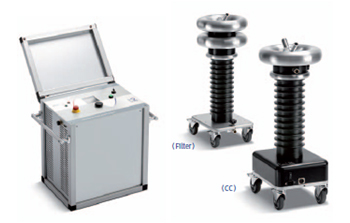

viola와 viola TD는 휴대용 VLF 테스트 및 진단 장비로, 다음의 용도로 사용됩니다.
VLF 테스트를 통해 절연 결함을 신속하게 찾을 수 있으며, 절연체 품질에 손상을 주지 않습니다.
| 기능 및 특징 | 연속 작동 가능 |
| 최대 시험 전압: 44 kVrms / 62 kVpeak | |
| 출력 전압 유형: VLF truesinus®, VLF 사각파, DC 전압 | |
| 시험 기준 준수: IEC 60060-3, IEC 60502.2, IEEE 400.2 등 | |
| 진단 기능 확장 가능 (PD-TaD 62 연결 시): viola → 부분 방전 진단 기능 추가, viola TD → PD + MWT 진단 기능 추가 |
| viola TD 전용 기능 | 최대 35 kV 중전압 케이블에 대해 손실 계수 측정 |
| IEEE 400.2 기준에 따른 감시형 절연 내압 시험 | |
| 출력 전압 유형: VLF truesinus®, VLF 사각파, DC 전압 | |
| 손실 계수 측정 정밀도: 1 x 10⁻⁴ | |
| 자동 진단 시퀀스 및 평가 | |
| 누설 전류 감지 기능(VSE 박스 사용 시) |
| 구성품 (기본 제공) viola 포함 항목 |
고전압 연결 케이블 (10m 고정) |
| 방전 및 접지봉, 접지 케이블, 사용자 설명서 등 |
| viola TD 포함 항목 (viola 항목 + 추가) |
고전압 연결 케이블 (10m 고정) |
| BAUR 소프트웨어 4 (PC용) | |
| tan δ 키트 | |
| 손실 계수 측정 추가 매뉴얼 |

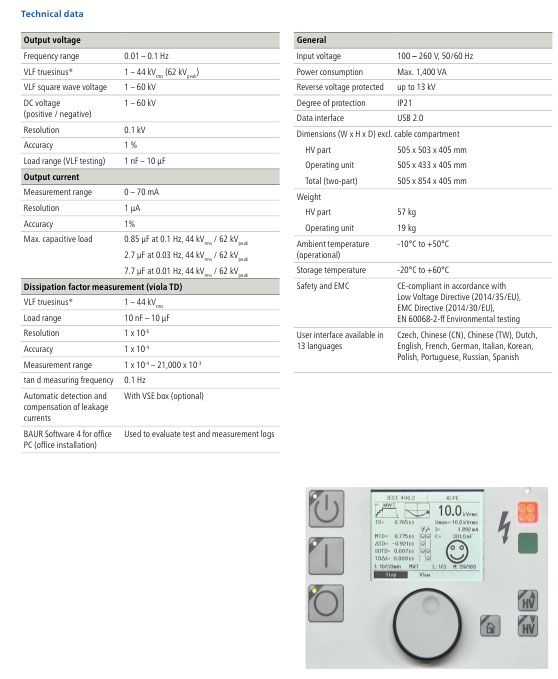

| 기술 사양 요약 | 주파수 범위: 0.01 – 0.1 Hz |
| BAUR 소프트웨어 4 (PC용) | |
| 손실 계수 측정 주파수: 0.1 Hz | |
| 누설 전류 보정 지원 (VSE 박스 옵션) | |
| USB 2.0 인터페이스 | |
| 작동 온도: -10°C \~ +50°C | |
| 언어 지원: 한국어 포함 13개국어 |
| 사업명 | 사업기간 | 발주처 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 2024년 고전압 전동기 절연진단 용역 | 2024.06 ~ 2024.11 | 한국수자원공사 | |||||||
| GS동해전력 2호기 345kV 송전선로 절연진단 | 2024.04 ~ 2024.06 | ㈜일진파워 | |||||||
| 고성발전본부 제2호기 계획예방정비공사 특고압전동기 절연진단 시험용역 | 2024.03 ~ 2024.04 | 한국남동발전㈜ | |||||||
2023년 부산항 전력시설 전력케이블 안전진단  |
2023.11 ~ 2023.12 | 부산항시설관리센터 | |||||||
|
영흥발전본부 고압전기설비 및 케이블 절연진단 시험 |
2023.04 ~ 2024.04 | 한국전력공사 | |||||||
|
#1 SUT/UAT, GIS S01, Incoming VCB 점검 |
2023.03 ~ 2023.04 | 한화에너지주식회사 | |||||||
|
154kV GIS H01 H02 Feeder 점검 |
2022.10 ~ 2022.10 | 한화에너지 | |||||||
|
2022년도 발전기 절연진단 |
2022.09 ~ 2022.10 | 한국발전기술 | |||||||
|
제주LNG본부 전력설비 진단 |
2022.08 ~ 2022.10 | 한국가스공사 | |||||||
|
2022년 천안지사 지상개폐기 PD진단 |
2022.07 ~ 2022.08 | 한국전력공사 | |||||||
|
파주지사 신설 지중케이블 PD모니터링 VLF 내전압 시험진단 |
2022.05 ~ 2022.07 | 한국전력공사 | |||||||
|
2022년 강남지사 일원열원·가락CES 22.9kV 특고압 케이블 열화진단 |
2022.05 ~ 2022.07 | 한국지역난방공사 | |||||||
|
21년 생산기지 전기설비 건전성 진단 기술용역 |
2021.05 ~ 2021.12 | 한국가스공사 | |||||||
|
2019년 전기설비 정밀안전진단 |
2019.11 ~ 2019.11 | 한국전기연구원 | |||||||
|
전철전력설비 정밀안전점검 지원 및 검측장비임대 |
2019.07 ~ 2019.12 | (사)한국전기철도기술협회 | |||||||
|
2019년 15년 이상 장기운영 공급관리소 전기설비 정밀안전진단 |
2019.06 ~ 2019.08 | 한국가스공사 | |||||||
|
전력설비 관리기준 컨설팅 및 고압설비 안전진단 |
2019.02 ~ 2019.06 | 삼양화성 | |||||||
|
22.9kV 전기설비 안전진단 및 기술지원 |
2019.02 ~ 2020.02 | GS포천그린에너지 | |||||||
|
고속철도 부하개폐기 정밀안전점검 용역의 현장점검 지원 및 장비임대 |
2018.10 ~ 2018.12 | 한국전기철도기술협회 | |||||||
|
[탕정CES] 전기설비 안전진단 |
2018.09 ~ 2018.10 | 삼성물산 | |||||||
|
